尼康计量公司推出了一种非接触式测量系统，用于齿轮、叶轮、滚刀、涡轮叶片和其他复杂部件的高速3D测量，精确程度可以具体到微米。

HN-C3030采用先进的激光扫描技术，与传统的触觉测量相比，在超快速形状评估方面拥有巨大进步。通过扫描组件并将其与原始 CAD 文件进行比较，用户可以更好地了解产品的一致性，从而更快地解决问题并缩短上市时间。

随着组件变得越来越复杂，对快速、精确测量的需求也在增加。为了实现高精度，尼康为激光扫描仪开发了特殊的光学元件，甚至可以检测光泽或黑暗的表面，而无需像粉末喷涂那样进行手动检查。

5轴定位原理是一个重要元素。紧凑型 HN-C3030 控制高精度 3 轴驱动系统以及 360° 旋转载物台和 -20 至 +135° 激光扫描仪摆臂。它可以扫描覆盖零件顶部和侧面甚至底部的宽区域。此外，激光扫描仪可以在-180和+180°之间旋转，从而可以从最佳角度扫描形状。

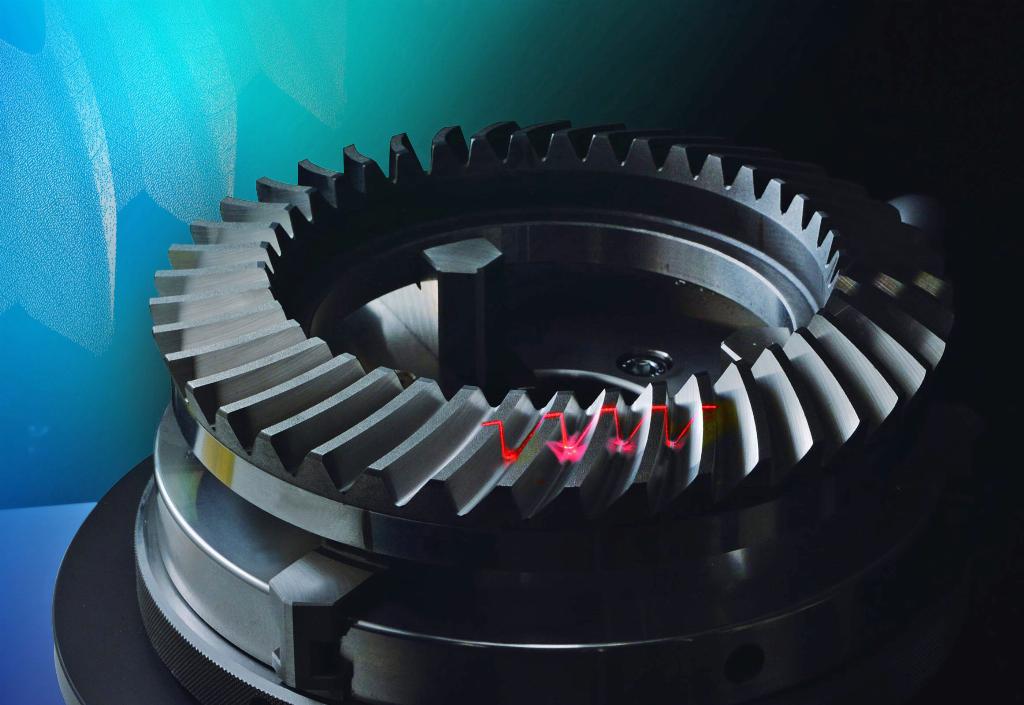

该系统能够在五分钟内检测单个汽车锥齿轮上的所有齿面，例如，以每秒120，000点的速度获取表面点数。这是可以通过触觉检测点数的很多倍。测量结果以全3D扫描形式呈现，而触觉扫描仅能获取单个点或线。详细的3D数字扫描结果不仅可以提供完整的形状或截面信息，还可以深入了解触觉测量几乎无法检测到的表面轮廓和齿痕磨损。

该软件具有采集和分析工具，可对各种尺寸，形状和表面条件进行最佳扫描。将产品与原始 CAD 文件进行比较可提供色彩鲜艳、易于解释的 3D 偏差报告。对于更高级的检测，专用的齿轮软件能够以与传统接触式测量系统相同的格式轻松形成检测文件和齿痕分析。

HN-C3030 在测量高度精细、复杂的齿轮（如准双曲面、锥齿轮和斜齿轮）时表现出色，最大直径为 300mm x 300mm 。该系统也可以在温控室内使用。当配备可选的热调节器时，它也可以在车间和其他生产环境中使用。
